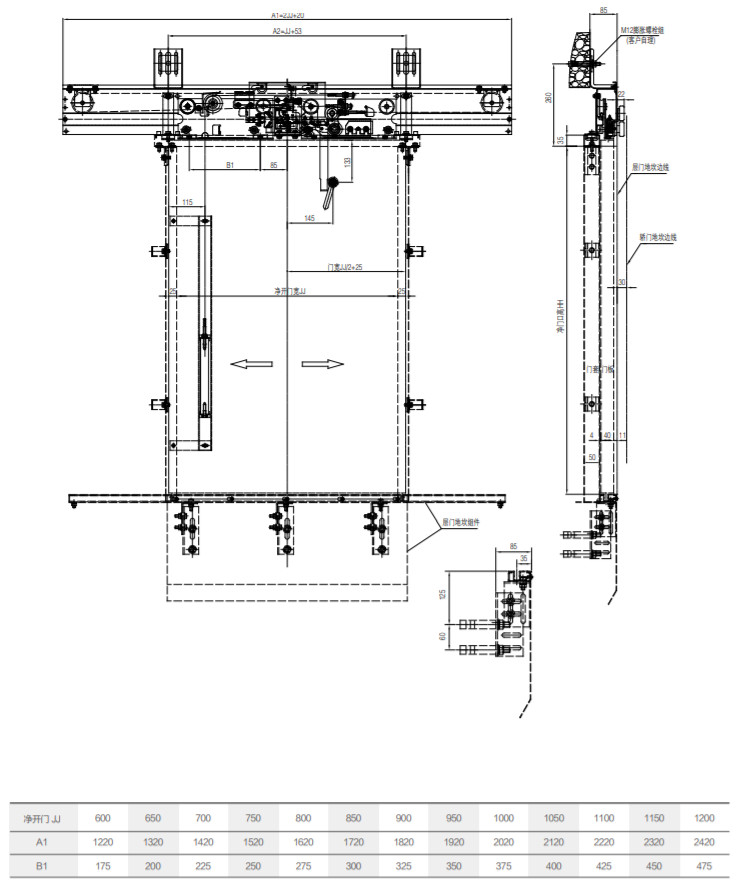

Zariadenie 2-krídlových stredových otváracích dverí šachty THY-LD-B
1. Metóda odomknutia spočíva v odomknutí panelu dverí a absolvovaní nárazovej skúšky kyvadla s hmotnosťou 45 kg.
2. Dvere sa zatvoria ťažkým kladivom a ťažké kladivo a vodiaca trubica sa umiestnia na vnútornú stranu dverí podesty.
3. Zámok dverí prešiel testom Národného inšpekčného centra výťahov a získal certifikáciu CE a CU-TR.
4. Použiteľné napätie zámku dverí: ≤ AC230V, ≤ DC110V.

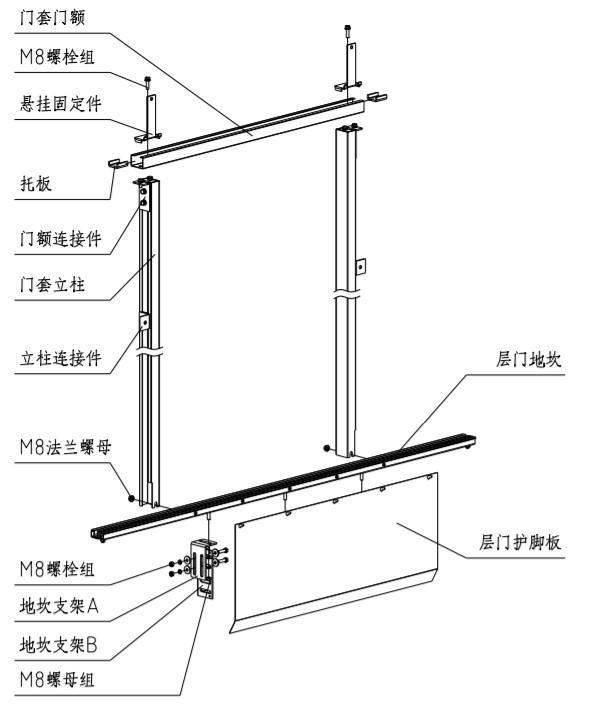

1. Montáž prahu a krytu dverí
1.1. Určte vstupnú a výstupnú polohu prahu podľa veľkosti šachty výťahu; upravte stred prahu tak, aby bol rovnaký ako stred vstupu a výstupu, a označte stred prahu; upravte úroveň prahu tak, aby bola menšia ako 1/1000; Povrch, aby sa zabránilo vniknutiu vody do šachty výťahu.
1.2. Zmontujte stĺpik krytu dverí a dvere krytu dverí pomocou spojovacích dielov a nainštalujte závesné upevňovacie diely; položte dvere na prah, nastavte zvislosť stĺpika krytu dverí tak, aby bola menšia ako 1/1000; stred krytu dverí by mal byť zhodný so stredom vchodového a východového prahu; veľkosť spodnej roviny čela krytu dverí a hornej roviny prahu predstavuje čistú výšku dverí. Po dokončení nastavenia zaistite prírubovú maticu M8. Po nastavení veľkosti pripevnite spojku stĺpika k stene.
1.3. Upevnite ochranný kryt päty dverí podesty na prah.

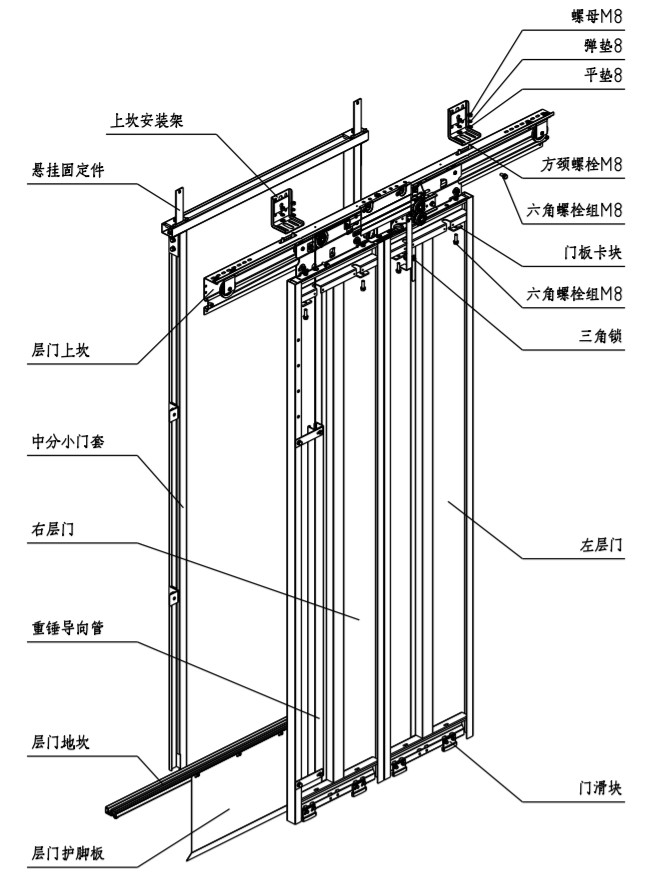

2. Inštalácia zariadenia dverí na podeste

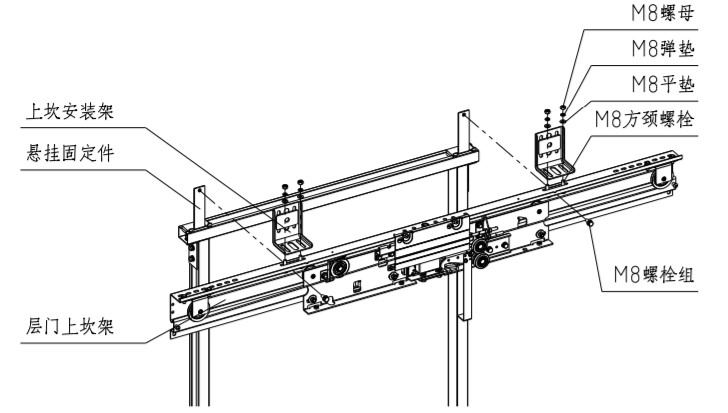

2.1. Zarovnajte horný rám prahu šachetných dverí s ostňom na spodnom konci časti upevnenia zavesenia a zaistite horný rám prahu a časť upevnenia zavesenia šachetných dverí pomocou skupiny skrutiek M8*20.
2.2. Upevnite horný montážny rám prahu na stenu výťahovej šachty pomocou rozpínacích skrutiek alebo skrutiek prechádzajúcich cez stenu. Horný montážny rám prahu a horný prah šachtových dverí sú spojené štvorcovými skrutkami M8.
2.3. Nastavte horný prah dverí na podeste doľava a doprava tak, aby bol stred dverí otvorený a stred vchodu a východu zhodný.
2.4. Nastavte zvislosť podlahy zariadenia dverí podesty. Nastavte zvislosť podlahy zariadenia dverí podesty na ±0,5 mm položením zvislej čiary alebo použitím prahu dverí kabíny ako referencie.
2.5 Po kontrole hlavných parametrov montáže prahového rámu na dverách nasledujúcich poschodí utiahnite všetky montážne skrutky:

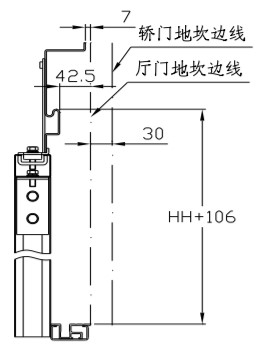

Výška horného rámu prahu šachetných dverí: vzdialenosť medzi horným povrchom vodiacej lišty horného rámu prahu šachetných dverí a prahom šachetných dverí je HH+106 mm;
Stred horného rámu prahu dverí podlažia: odchýlka medzi stredom horného rámu prahu dverí podlažia a stredom vstupu a výstupu je ±1 mm;
Vzdialenosť medzi vodiacou lištou horného prahu dverí podesty a prahom dverí kabíny: vzdialenosť medzi vodiacou lištou horného prahu dverí podesty a prahom dverí podesty je 42,5 mm a vzdialenosť od prahu dverí kabíny je 72,5 mm.
Výška horného rámu prahu šachetných dverí: vzdialenosť medzi horným povrchom vodiacej lišty horného rámu prahu šachetných dverí a prahom šachetných dverí je HH+106 mm;
Stred horného rámu prahu dverí podlažia: odchýlka medzi stredom horného rámu prahu dverí podlažia a stredom vstupu a výstupu je ±1 mm;
Vzdialenosť medzi vodiacou lištou horného prahu dverí podesty a prahom dverí kabíny: vzdialenosť medzi vodiacou lištou horného prahu dverí podesty a prahom dverí podesty je 42,5 mm a vzdialenosť od prahu dverí kabíny je 72,5 mm.
