Infračervený detektor dverí výťahu THY-LC-917

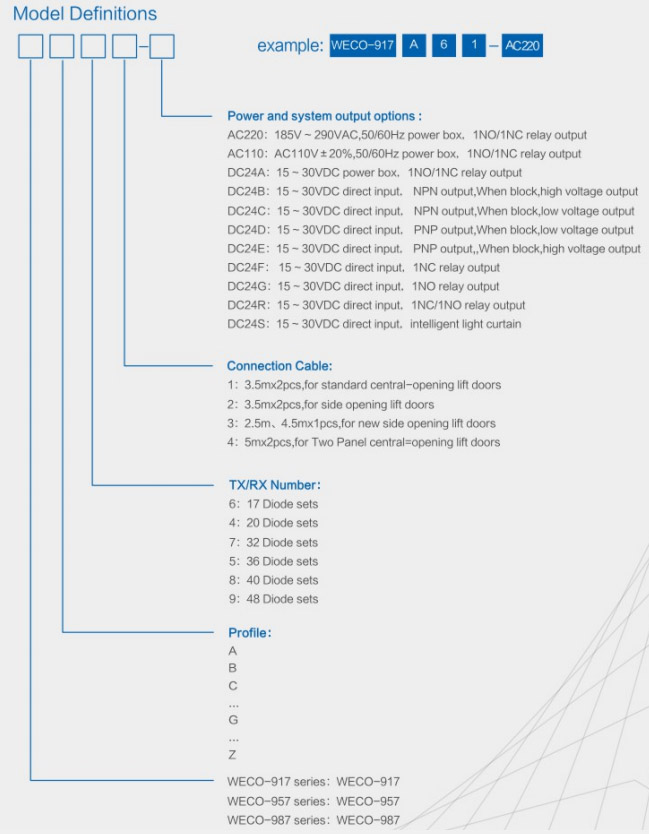

| Názov produktu | Svetelná clona výťahu |
| Otvorená cesta | Otvorené zboku alebo zo stredu |
| Napätie | 220 V striedavého prúdu, 110 V striedavého prúdu, 24 V jednosmerného prúdu |
| Počet diód | 17, 32 |
| Počet nosníkov | 94-33 Nosníky, 154-94 Nosníky |
1. S funkciou samokontroly, konvenčný výstup napájacej skrinky a samokontrolný výstup
2. Prešiel nemeckými testami TUV a spĺňa príslušné medzinárodné normy
3. Funkcia dormancie, predĺženie životnosti produktu
4. Prijať novú technológiu, PCB so silnou odolnosťou proti korózii a silnou schopnosťou adaptácie na pole, stabilné a spoľahlivé
5. Krásny vzhľad, jednoduchá inštalácia, vhodné pre väčšinu značkových výťahov
6. Pokročilé techniky a zariadenia, spoľahlivé techniky povrchového obloženia SMT
7. Voliteľné pre používateľov zvoliť si NPN/PNP výstup (tranzistorový výstup) bez napájacieho zdroja
Svetelný záves výťahu je bezpečnostné ochranné zariadenie dverí výťahu vyrobené na princípe fotoelektrickej indukcie. Je vhodný pre všetky výťahy a chráni bezpečnosť cestujúcich vstupujúcich a vystupujúcich z výťahu. Svetelný záves výťahu sa skladá z troch častí: infračervených vysielačov a prijímačov inštalovaných na oboch stranách dverí kabíny výťahu a špeciálnych flexibilných káblov. Z dôvodu ochrany životného prostredia a úspory energie čoraz viac výťahov vynecháva napájacie skrinky. Niektoré značky svetelných závesov musia používať napájacie skrinky kvôli ich nízkej odolnosti voči elektromagnetickému rušeniu. S popularizáciou konceptu zelených výťahov sú však svetelné závesy bez napájacích skriniek trendom. Pretože proces premeny 220 V na 24 V nevyhnutne vedie k veľkým stratám energie.
Svetelný záves THY-LC-917 je vybavený dynamickou skenovacou LED trubicou s riadeným procesorom, ktorá je súčasťou bežného svetelného závesu. Dvojfarebný LED dióda v tvare pásu zobrazuje stav ochrannej oblasti svetelného závesu, takže svetelný záves má vizuálny efekt viac ako bežnú ochrannú funkciu. Je humánnejší.

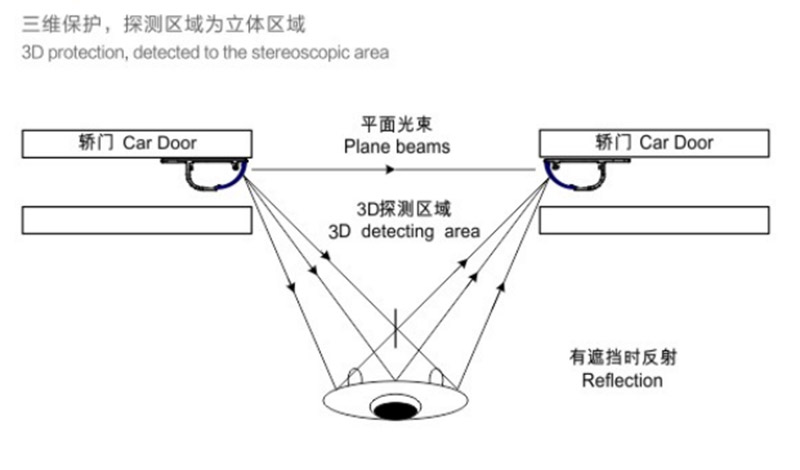

Na vyžarovacom konci svetelnej clony sa nachádza niekoľko infračervených emitujúcich trubíc. Pod kontrolou mikrokontroléra (MCU) sa vyžarujúce a prijímajúce trubice postupne zapínajú a svetlo vyžarované jednou vyžarujúcou hlavou je prijímané viacerými prijímacími hlavami, čím sa vytvára viackanálové skenovanie. Prostredníctvom tohto nepretržitého skenovania oblasti dverí kabíny zhora nadol sa vytvorí hustá ochranná infračervená svetelná clona. Keď je ktorýkoľvek z lúčov zablokovaný, pretože fotoelektrická konverzia nie je možná, svetelná clona vyhodnotí, že existuje prekážka, a preto vydá signál prerušenia. Tento signál prerušenia môže byť signál prepínača alebo signál vysokej a nízkej úrovne. Po prijatí signálu zo svetelnej clony riadiaci systém okamžite vydá signál otvorenia dverí a dvere kabíny sa prestanú zatvárať a otvoria sa spätne. Dvere výťahu sa môžu normálne zatvoriť po tom, čo cestujúci alebo prekážky opustia výstražnú oblasť, aby sa dosiahol účel bezpečnostnej ochrany. Zabráňte nehodám osôb uviaznutých vo výťahoch.
1. Mobilná inštalácia vysielača a prijímača
Mobilná inštalácia svetelnej clony sa vzťahuje na inštaláciu a používanie vysielača, prijímača alebo jedného z nich, ktorý je upevnený na dverách auta a pohybuje sa spolu s dverami auta. Za normálnych okolností sú vysielač a prijímač upevnené na skladacej hrane dverí auta.
Metóda inštalácie bočných dverí spočíva v upevnení svetelnej clony na kabíne výťahu a na skladacom okraji dverí kabíny pomocou skrutiek.
Spôsob inštalácie stredových delených dverí spočíva v upevnení svetelnej clony na skladací okraj dverí výťahovej kabíny pomocou skrutiek.

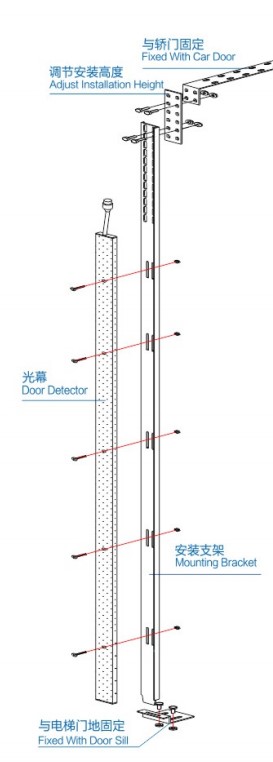

2. Pevná inštalácia vysielača a prijímača
Pevná inštalácia svetelnej clony sa vzťahuje na inštaláciu a používanie vysielača a prijímača svetelnej clony upevneného na konci prahu dverí vozidla pomocou pevného držiaka. Vysielač a prijímač sa nemôžu pohybovať spolu s dverami vozidla.
