Zdvíhacia vodiaca lišta pre výťah
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25,4 | 8,25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7,9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15,9 | 12,7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15,9 | 12,7 | 12,7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25,4 | 17,5 | 19 |

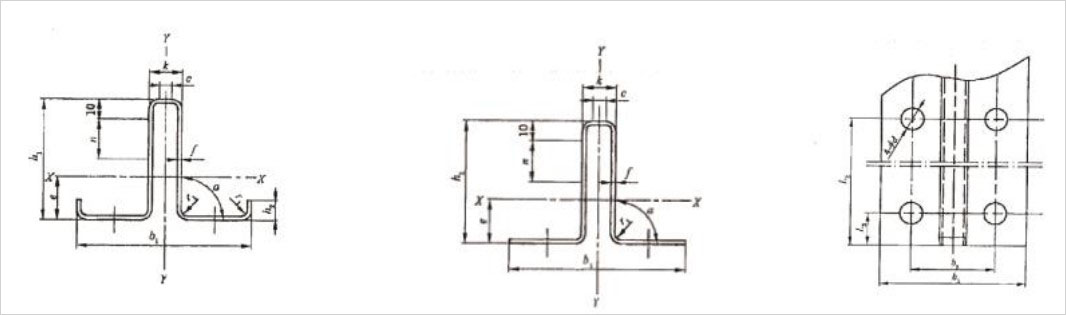

| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16,4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16,4 | 25 |
| TK5A | 3.2 |
1. Obrábaná vodiaca lišta výťahu
2. Vodiaca lišta výťahu ťahaná za studena
3. Prispôsobená vodiaca lišta výťahu
4. Vodiaca lišta dutého výťahu
5. Za studena ťahané spojovacie dosky pre vodiace koľajnice výťahov, obrábané spojovacie dosky pre vodiace koľajnice výťahov, spojovacie dosky so špeciálnou hrúbkou, spojovacie dosky v tvare T, kované svorky, posuvné svorky, posuvné svorky, T-spony.
6. Norma: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Balenie: Naše vodiace lišty sú balené vo zväzkoch s ochrannými krytmi na oboch koncoch a každý zväzok je zabalený v plastovej fólii. Vieme tiež zabaliť podľa vašich požiadaviek.
9. Môžeme poskytnúť vodiace lišty značiek ako MARAZZI atď.
Vodiaca koľajnica výťahu je bezpečná dráha pre pohyb výťahu hore a dole v šachte, ktorá zabezpečuje pohyb kabíny a protizávažia hore a dole pozdĺž nej. Vodiaca koľajnica spája dosku a konzolu vodiacej koľajnice so stenou šachty a poskytuje vedenie pre kabínu výťahu a protizávažie. Podporná funkcia bezpečnostného strmeňa pri brzdení je dôležitou súčasťou výťahového systému. Vodiaca koľajnica bežne používaná vo výťahoch má tvar „T“. Jej vlastnosti zahŕňajú vysokú tuhosť, vysokú spoľahlivosť, bezpečnosť a nízke náklady. Rovina vodiacej koľajnice musí byť hladká, bez zjavných nerovností. Keďže vodiaca koľajnica je kyvadlovou koľajnicou vodiacej pätky a bezpečnostného zariadenia na kabíne výťahu, počas inštalácie musí byť zabezpečená vôľa. Zároveň musí vodiaca koľajnica niesť zodpovednosť za zastavenie výťahu pri nehode spôsobenej prekročením rýchlosti, takže jej tuhosť nemožno ignorovať.
Vodiace lišty výťahu sa delia na: plné vodiace lišty a duté vodiace lišty s protizávažím.
Masívna vodiaca lišta je opracovaná vodiaca lišta, ktorá je vytvorená obrábaním vodiacej plochy a spojovacích častí profilu vodiacej lišty. Jej účelom je poskytovať vedenie pre obsluhu kabíny výťahu počas prevádzky výťahu. Malá masívna vodiaca lišta sa tiež používa na vedenie protizávažia. Existuje mnoho špecifikácií masívnych vodiacich lišty podľa šírky podlahy vodiacej lišty, ktoré možno rozdeliť na T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 atď.

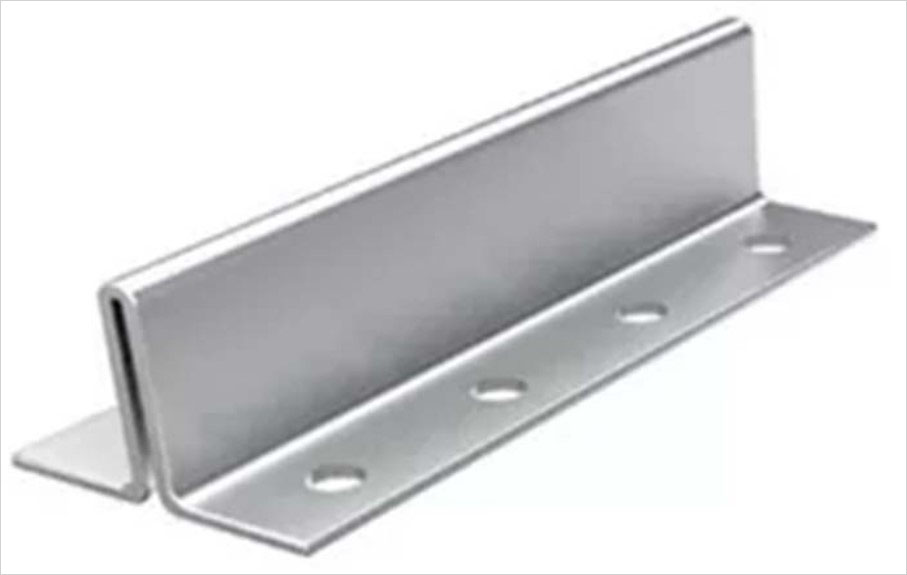

Duté vodiace lišty s protizávažím sú za studena tvarované valcované vodiace lišty s hrúbkou 2,75 mm a 3,0 mm. Sú tvarované za studena zo zvitkových plechov pomocou viacprechodových foriem. Používajú sa hlavne na vedenie protizávažia počas prevádzky výťahu. Duté vodiace lišty možno rozdeliť na rovné a prírubové podľa tvaru koncovej plochy vodiacej lišty, konkrétne TK5 a TK5A.
