Posuvné vodiace pätky sa používajú pre stredne rýchle a vysokorýchlostné osobné výťahy THY-GS-310F

Stručný popis:

Posuvná vysokorýchlostná vodiaca pätka THY-GS-310F upevňuje kabínu na vodiacej koľajnici tak, aby sa kabína mohla pohybovať iba hore a dole. Horná časť vodiacej pätky je vybavená olejovou nádobkou na zníženie trenia medzi obložením pätky a vodiacou koľajnicou.

Pošlite nám e-mail

Detaily produktu

Značky produktov

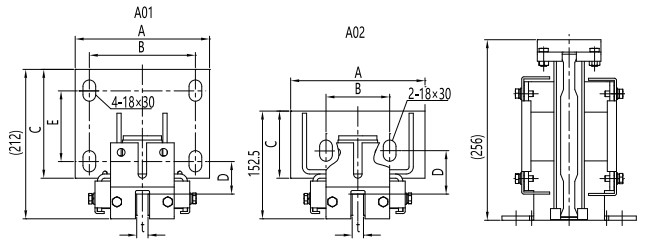

Parametre produktu

Menovitá rýchlosť	≤2,0 m/s
Pozitívna sila	1500 N
Sila stáčania	1250 N
Zápas s vodiacou lištou	10,16
Platí pre bočné kapsuly

Informácie o produkte

Vodiaca pätka pre vysokorýchlostné posuvné výťahy THY-GS-310F upevňuje kabínu na vodiacej koľajnici tak, že sa kabína môže pohybovať iba hore a dole. Horná časť vodiacej pätky je vybavená olejovou nádobkou na zníženie trenia medzi obložením pätky a vodiacou koľajnicou. Každá kabína výťahu je vybavená štyrmi sadami vodiacich pätiek, ktoré sú namontované na oboch stranách horného nosníka a pod sedadlom bezpečnostného mechanizmu v spodnej časti kabíny; vodiace pätky upevnené na kabíne sa môžu vratne pohybovať pozdĺž pevnej vodiacej koľajnice namontovanej na stene šachty výťahu budovy. Zdvíhací pohyb zabraňuje nakláňaniu alebo kývaniu kabíny počas prevádzky. Použitie dvojbodového klzného kontaktu medzi hornými a dolnými klzákmi a gumených nárazuvzdorných podložiek v kombinácii s jednodielnym obložením pätky Mitsubishi znižuje trasenie pri pohybe kabíny výťahu hore a dole, čím sa zabezpečuje dobrá stabilita a pohodlná jazda. Používa sa hlavne pre výťahy s menovitou rýchlosťou pod 2,0 m/s.

Metóda nastavenia vodiacej pätky

(1) Nastavte štyri skrutky, t. j. upravte medzeru X1, pričom X1 = 1~2 mm.

(2) Utiahnutím nastavovacej matice nastavte medzeru na vhodnú hodnotu. Medzeru je možné určiť podľa zaťaženia. Pre zaťaženie > 1000 kg môže byť 2,0 ~ 2,5 mm; pre zaťaženie ≤ 1000 kg môže byť 4 ~ 4,5 mm.

(3) Po namontovaní vodiacej pätky otočte nastavovaciu maticu o pol otáčky. Po nastavení utiahnite poistnú maticu.

Často kladené otázky

Akí sú dodávatelia vašej spoločnosti?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, HD, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco, Gustav, Goldsun, Langshan, Monarch, Step atď.

Aký je výrobný proces vašej spoločnosti?

Uvoľnenie objednávky plánu predaja → Stavebné a technické spracovanie výťahu → Výrobné oddelenie dostane pokyny na úpravu plánu → Zoznam spracovania uvoľnenia výroby → Pokyny na balenie → Vydanie zoznamu surovín, pomocných materiálov a obalových materiálov → Organizácia výroby → Technológia výrobného procesu, dohľad nad kvalitou → Sledovanie postupu výroby → Žiadosť o kontrolu → Kontrola → Preskúmanie záznamov → Balenie → Skladovanie hotových výrobkov.

Ako dlho trvá bežná dodacia lehota produktu vašej spoločnosti?

Dodacia lehota kompletného výťahu je 20 pracovných dní a kabíny je štandardne 15 pracovných dní. Dodanie ostatných dielov zabezpečíme čo najskôr podľa špecifikácií, množstva a spôsobu doručenia konkrétnej objednávky. Pre bližšie informácie nás prosím kontaktujte pred objednaním.
