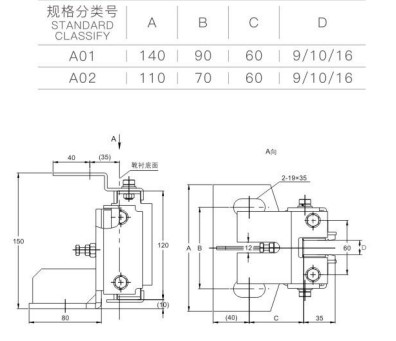

Posuvné vodiace pätky sa používajú pre bežné osobné výťahy THY-GS-029
| Menovitá rýchlosť | ≤1,75 m/s |
| Pozitívna sila | 1050 N |
| Sila stáčania | 650 N |
| Zápas s vodiacou lištou | 9, 10, 15, 88, 16 |
| Platí pre bočné kapsuly |
Vodiace pätky THY-GS-029 Mitsubishi sa inštalujú pod sedadlo bezpečnostného podvozku na hornom nosníku kabíny a na spodnej časti kabíny. Vo všeobecnosti sú na každej pätke 4 kusy, ktoré zabezpečujú pohyb kabíny hore a dole pozdĺž vodiacej koľajnice. Používajú sa hlavne pre výťahy s menovitou rýchlosťou pod 1,75 m/s. Tieto vodiace pätky sa skladajú hlavne z obloženia pätky, sedla pätky, držiaka olejovej nádoby, tlačnej pružiny a gumených častí. Sedlo pätky má dostatočnú pevnosť a tuhosť a má dobré tlmenie vibrácií. Sedlo pätky je zvyčajne vyrobené zo sivej liatiny; pretože konštrukcia zvárania plechov sa jednoducho vyrába, bežne sa používa aj konštrukcia zvárania plechov. Obloženie pätky má rôzne šírky 9-16 mm, čo je pre používateľov pohodlné pri výbere podľa šírky vodiacej koľajnice. Je vyrobené z vysoko odolného polyuretánu proti opotrebovaniu. Na zlepšenie klzného výkonu a zníženie trenia medzi obložením pätky a vodiacou koľajnicou je potrebný mazací olej, preto je k dispozícii držiak na umiestnenie olejovej nádoby na vodiacej pätke. Mazací olej v olejovej skrinke je rovnomerne nanesený na pracovnú plochu vodiacej lišty cez plsť, aby sa dosiahol účel automatického mazania.
Pred inštaláciou vodiacej pätky najskôr utiahnite nastavovaciu maticu tak, aby medzera X medzi konzolou a gumovou podložkou bola 1 mm. Po inštalácii vodiacej pätky uvoľnite nastavovaciu maticu tak, aby medzera Y medzi nastavovacou maticou a povrchom konzoly bola približne 2 až 4 mm. V tomto prípade by medzera X mala byť tiež medzi 1 až 2,5 mm. Potom utiahnite upevňovaciu maticu. Po nastavení podľa predchádzajúcich krokov môžete skontrolovať tesnosť vodiacich pätiek vhodným zatrasením vozidla, to znamená, že vodiace pätky a vodiace lišty udržiavajte v základnom kontakte, ale nie príliš tesne. Zároveň je možné jemne doladiť stav inštalácie vodiacej pätky podľa aktuálneho stavu koordinácie vodiacej pätky a vodiacej lišty.
