Posuvné vodiace pätky pre dutú vodiacu lištu THY-GS-847

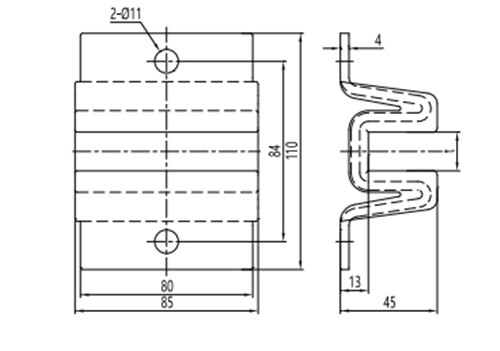

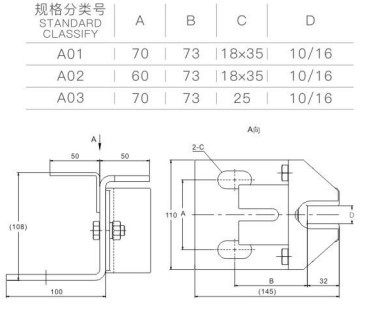

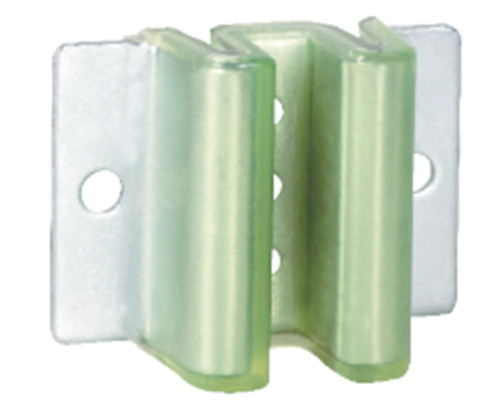

Vodiaca pätka protizávažia THY-GS-847 je univerzálna vodiaca pätka s dutým profilom v tvare W, ktorá zabezpečuje, že zariadenie protizávažia beží vertikálne pozdĺž vodiacej lišty protizávažia. Každá sada je vybavená štyrmi sadami vodiacich pätiek protizávažia, ktoré sú nainštalované na spodnej a hornej časti nosníka protizávažia. Skladá sa hlavne z hlavy s jednou pätkou, držiaka olejovej nádoby a sedla pätky. Bežne používaný rozstup otvorov je 60 dlhých otvorov a existujú aj rôzne rozstupy otvorov, napríklad okrúhle otvory. Hlava s jednou pätkou je vyrobená z liateho polyuretánového materiálu s hrúbkou 4 mm, vďaka čomu je vodiaca pätka pevná a stabilná, pričom zaisťuje šírku drážky a znižuje hluk spôsobený trením medzi rámom protizávažia a vodiacou pätkou. Sedlo pätky je ohnuté z oceľového plechu a nastriekané plastom. Existuje mnoho štýlov inštalácie spodných otvorov, ktoré sa pohodlnejšie inštalujú za predpokladu zabezpečenia vzdialenosti otvorov; horná časť vodiacej pätky je vybavená montážnym držiakom olejovej nádoby pre jednoduchú inštaláciu olejovej nádoby a mazivo prechádza cez plsť a rovnomerne sa nanáša na vodiacu lištu, aby vodiaca pätka zohrávala úlohu mazania. Použiteľná šírka vodiacej lišty 16 mm a 10 mm. Táto vodiaca pätka je originálnym doplnkom. Je vhodná pre výťahy rôznych značiek, ako sú Mitsubishi, Otis, Fujitec, KONE, Schindler a Brilliant. Používa sa hlavne pre výťahy s menovitými rýchlosťami pod 1,75 m/s. Výťah sa používa pre duté vodiace lišty s protizávažím.
