Posuvné vodiace pätky pre osobné výťahy THY-GS-310G

Stručný popis:

Pošlite nám e-mail

Detaily produktu

Značky produktov

Parametre produktu

Menovitá rýchlosť: ≤1,75 m/s

Zhoda s vodiacou lištou: 10,16,4

Informácie o produkte

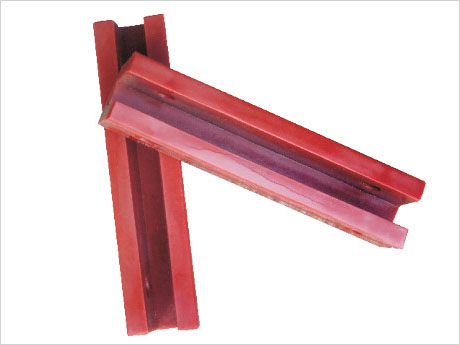

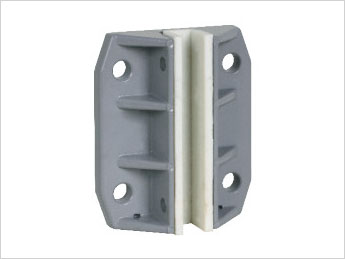

Vodiaca pätka THY-GS-310G je vodiace zariadenie, ktoré sa môže posúvať priamo medzi vodiacu koľajnicu výťahu a kabínu alebo protizávažie. Dokáže stabilizovať kabínu alebo protizávažie na vodiacej koľajnici tak, aby sa mohla posúvať iba hore a dole, čím sa zabráni nakláňaniu alebo kývaniu kabíny alebo protizávažia počas prevádzky. Na hornú časť vodiacej pätky je možné nainštalovať olejovú nádobku, aby sa znížilo trenie medzi obložením pätky a vodiacou koľajnicou. Pri použití vodiacich pätiek je jeden výťah vybavený 8 kusmi a protizávažie kabíny je 4 kusy a sú nainštalované na hornej a spodnej časti kabíny alebo protizávažia. Vodiaca pätka sa skladá z obloženia pätky, základne a telesa pätky. Sedlo pätky je vybavené spodnými výstužnými rebrami, aby sa zabezpečila pevnosť pri používaní. Všeobecne platí pre výťahy s rýchlosťou výťahu ≤ 1,75 m/s. Zodpovedá šírke koľajnice 10 mm a 16 mm. Pevná posuvná vodiaca pätka sa vo všeobecnosti musí používať s olejovou nádobkou a je pripevnená na rám protizávažia.

Inštalácia vodiacej pätky musí spĺňať nasledujúce požiadavky:

1. Po nainštalovaní hornej a dolnej vodiacej pätky by mali byť v rovnakej zvislej línii bez skreslenia alebo krútenia. Uistite sa, že horná a dolná vodiaca pätka sú v jednej línii v strede bezpečnostnej čeľuste.

2. Po nainštalovaní vodiacej pätky by mala byť medzera medzi vodiacou lištou a výstelkou pätky vľavo a vpravo 0,5 až 2 mm a medzera medzi výstelkou pätky a horným povrchom vodiacej lišty by mala byť 0,5 až 2 mm.
